Задание №11 — Закон Ома для участка цепи

Дано: I = 1 А; R₁ = 3 Ом ;R₂ = 1 Ом; R₃ = 5 Ом;

Найти: U₂ - ?

Решение:

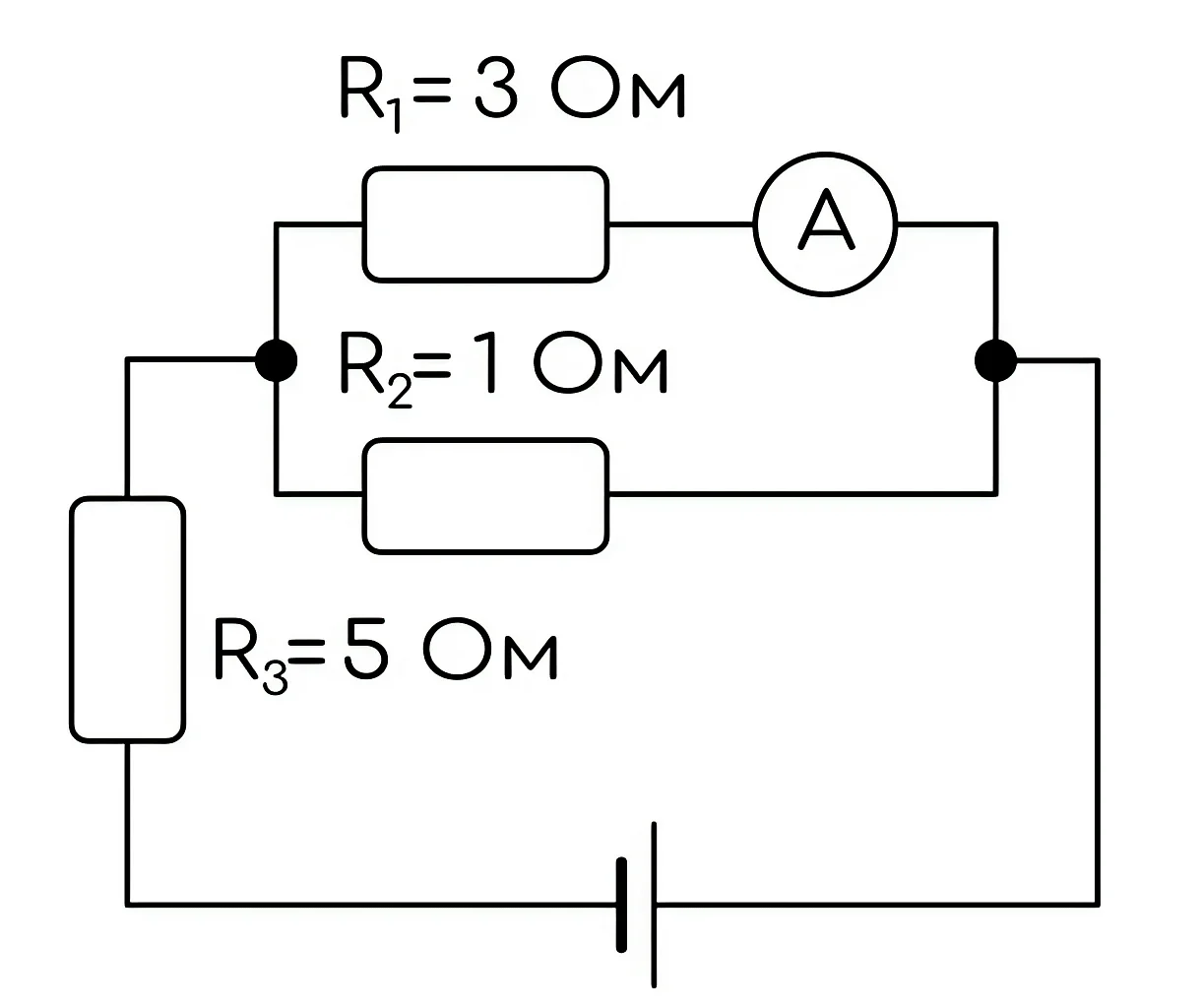

Из рисунка видно, что амперметр включен последовательно к резистору R₁, а значит амперметр показывает ток этого резистора. Найдем напряжение на резисторе R₁:

$U_{1} = I_{1} R_{1} = 1 \cdot 3 = 3 В$

Так как резистор R₂ и R₁ включены параллельно, значт напряжения на них одинаковые:

U₂=U₁=3 В

Ответ: 3 В

Источник: ФИПИ
