На двойном фокусном расстоянии от рассеивающей линзы с оптической силой −10 дптр на её главной оптической оси расположен точечный источник света. Линза вставлена в непрозрачную оправу радиусом 5 см. Каков диаметр светлого пятна на экране, расположенном по другую сторону линзы на расстоянии 20 см от неё? Сделайте рисунок с указанием хода лучей.
Решение
Решение:

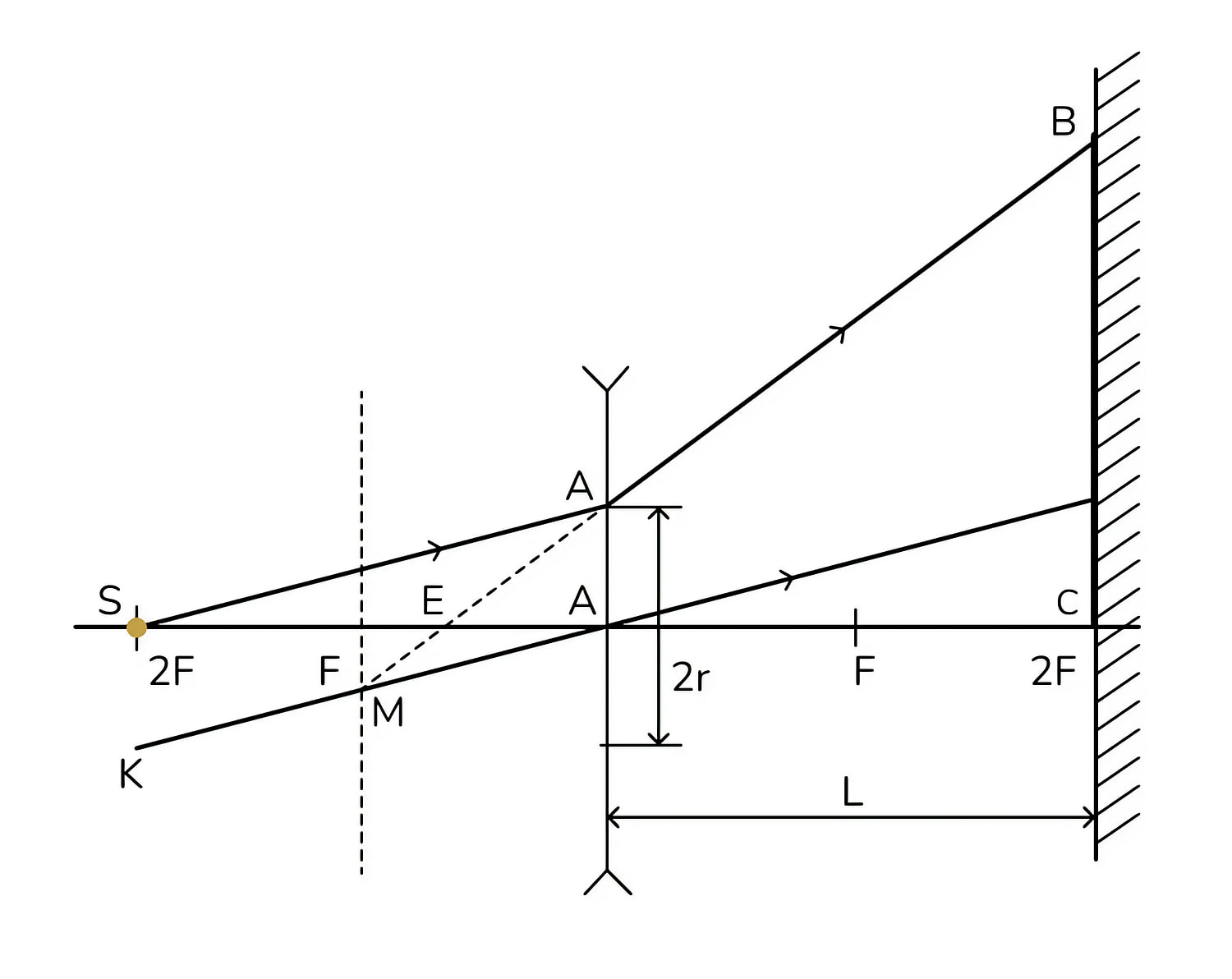

Построение:
Рассмотрим ход луча SA, который падает от источника на край непрозрачной оправы рассеивающей линзы. Проведём параллельно ему луч KС, проходящий через оптический центр линзы 0. Точка М – пересечение луча KС с фокальной плоскостью. Проведём из неё луч MB, проходящий через край оправы (точка А). Точка В – крайняя точка светлого пятна на экране, тогда по рисунку ВС – радиус. В точке E пересекаются луч SOC и продолжение луча SAB, поэтому она является мнимым изображением источника S.
Фокусное расстояние линзы: F=D1=−101=−0,1м=−10 см.
Формула тонкой рассеивающей линзы: −∣F∣1=d1−∣f∣1, где d=2F,∣f∣=OE.
Отсюда OE1=2F1+F1⇒32∣F∣.
Из подобия треугольников EAO и EBC получаем: AOEO=BCEC, 3r2∣F∣=BCL+32∣F∣⇒BC=2Fr(3L+2∣F∣)=2⋅105⋅(3⋅20+2⋅10)=20 см. Тогда диаметр светлого пятна: 2BC=40 см.
Ответ: 40 см
Источник: ФИПИ
