Задание №25 — Изображения в собирающей и рассеивающей линзе

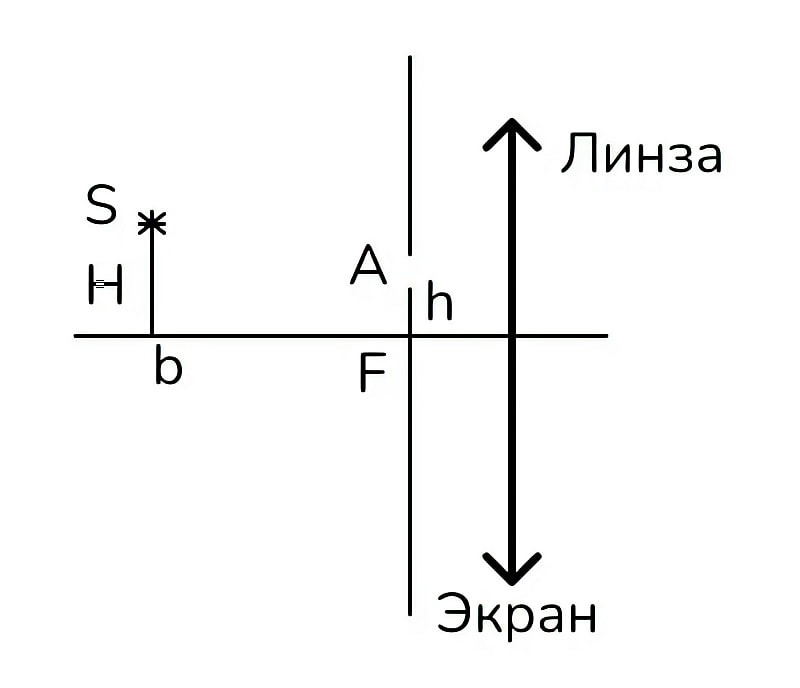

Главная оптическая ось тонкой собирающей линзы с фокусным расстоянием $F = 20$ см и точечный источник света $S$ находятся в плоскости рисунка. Точка $S$ находится на расстоянии $b = 70$ см от плоскости линзы и на расстоянии $H = 5$ см от её главной оптической оси. В левой фокальной плоскости линзы лежит тонкий непрозрачный экран с маленьким отверстием $A ,$ находящимся в плоскости рисунка на расстоянии $h = 4$ см от главной оптической оси линзы. На каком расстоянии $x$ от плоскости линзы луч $SA$ от точечного источника, пройдя через отверстие в экране и линзу, пересечёт её главную оптическую ось? Дифракцией света пренебречь. Постройте рисунок, показывающий ход луча через линзу.

Ваше решениедо 3 баллов

Запишите решение задачи...

Решение

Решение:
Построение:

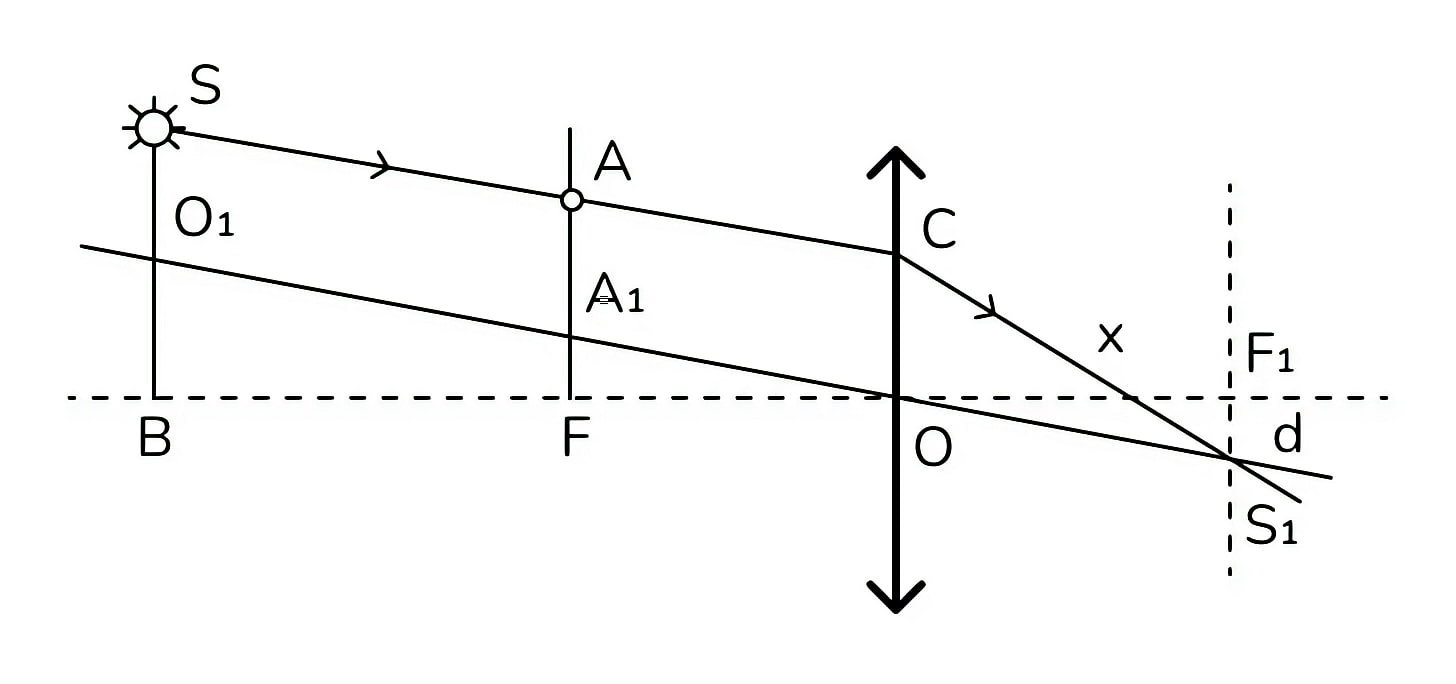

Построим ход луча $SAS_{1} ,$ прошедшего через экран и собирающую линзу, используя основные свойства тонкой линзы: параллельный пучок лучей, падающих на линзу, собирается в её фокальной плоскости; луч $O_{1} OS_{1} ,$ прошедший через оптический центр линзы (точку $O$ ), не преломляется.

Луч $SAC ,$ принадлежащий параллельному пучку лучей $SA$ и $O_{1} A_{1} ,$ после преломления пересечёт луч $O_{1} OS_{1}$ в фокальной плоскости линзы в точке $S_{1}$ на расстоянии $d$ от главной оптической оси $BO .$ Так как расстояние от фокальных плоскостей $AF$ и $S_{1} F_{1}$ до плоскости линзы одинаково, то $A_{1} F = F_{1} S_{1} = d ,$ $OC = AA_{1} = O_{1} S = h - d ,$ $O_{1} B = H - \left(h - d\right) .$
Луч $CS_{1}$ пересечёт главную оптическую ось на расстоянии $x$ от линзы, которое определяется из подобия треугольников $\triangle OCx$ и $\triangle xF_{1} S_{1} .$ Из пропорции $\frac{x}{h - d} = \frac{F - x}{d}$ получаем: $F \left(1 - \frac{d}{h}\right) .$
Для определения $d$ воспользуемся подобием треугольников $\triangle O_{1} BO$ и $\triangle A_{1} FO$ и составим пропорцию $\frac{H - \left(h - d\right)}{b} = \frac{d}{F} ,$ откуда: $d = \frac{H - h}{b - F} F .$ После подстановки получаем:
$x = \frac{F}{h} \cdot \frac{bh - FH}{b - F} = \frac{20}{4} \cdot \frac{70 \cdot 4 - 20 \cdot 5}{70 - 20} = 18$ см.

Ответ: 18 см

Источник: ФИПИ
