Задание №14 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

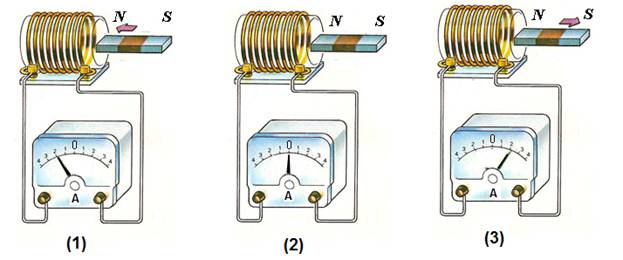

Используя катушку, замкнутую на амперметр, и полосовой магнит, ученик изучал явление электромагнитной индукции. На рисунке представлены результаты опыта для случая внесения магнита в катушку (1), для случая покоящегося магнита (2) и для случая вынесения магнита из катушки (3).
Из предложенного перечня выберите два утверждения, соответствующих экспериментальным наблюдениям. Укажите их номера.
Величина индукционного тока зависит от геометрических размеров катушки.
Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.
В постоянном магнитном поле индукционный ток в катушке
не возникает.
Направление индукционного тока зависит от того, вносят магнит
в катушку или выносят из неё.
Величина индукционного тока зависит от магнитных свойств магнита.
Правильный ответ
34
Пояснение
Решение.
Для выбора верных утверждений проанализируем результаты представленных опытов, опираясь исключительно на данные рисунков.
1. Анализ опыта (1): Магнит вносят в катушку северным полюсом . Стрелка амперметра отклоняется влево от нулевой отметки. Это означает, что при изменении магнитного потока через катушку в ней возникает индукционный ток.
2. Анализ опыта (2): Магнит находится внутри катушки неподвижно. Стрелка амперметра стоит на нуле. Это доказывает, что если магнитный поток не меняется со временем (постоянное магнитное поле), индукционный ток не возникает. Данное наблюдение напрямую подтверждает утверждение № 3.
3. Анализ опыта (3): Магнит выносят из катушки. Стрелка амперметра отклоняется вправо от нулевой отметки. Сравнивая этот результат с опытом (1), мы видим, что при смене направления движения магнита (внесение сменяется вынесением) направление отклонения стрелки прибора меняется на противоположное. Это означает, что направление индукционного тока зависит от того, вносят магнит в катушку или выносят из неё. Данное наблюдение подтверждает утверждение № 4.
4. Проверка остальных утверждений:
— Утверждения № 1, № 2 и № 5 могут быть верными с точки зрения физики в целом, однако в данных опытах не менялись ни размеры катушки, ни скорость движения магнита, ни сам магнит. Следовательно, на основе данного конкретного эксперимента сделать такие выводы нельзя.
Таким образом, экспериментальным наблюдениям соответствуют утверждения 3 и 4.
Ответ: 34
Источник: ФИПИ
