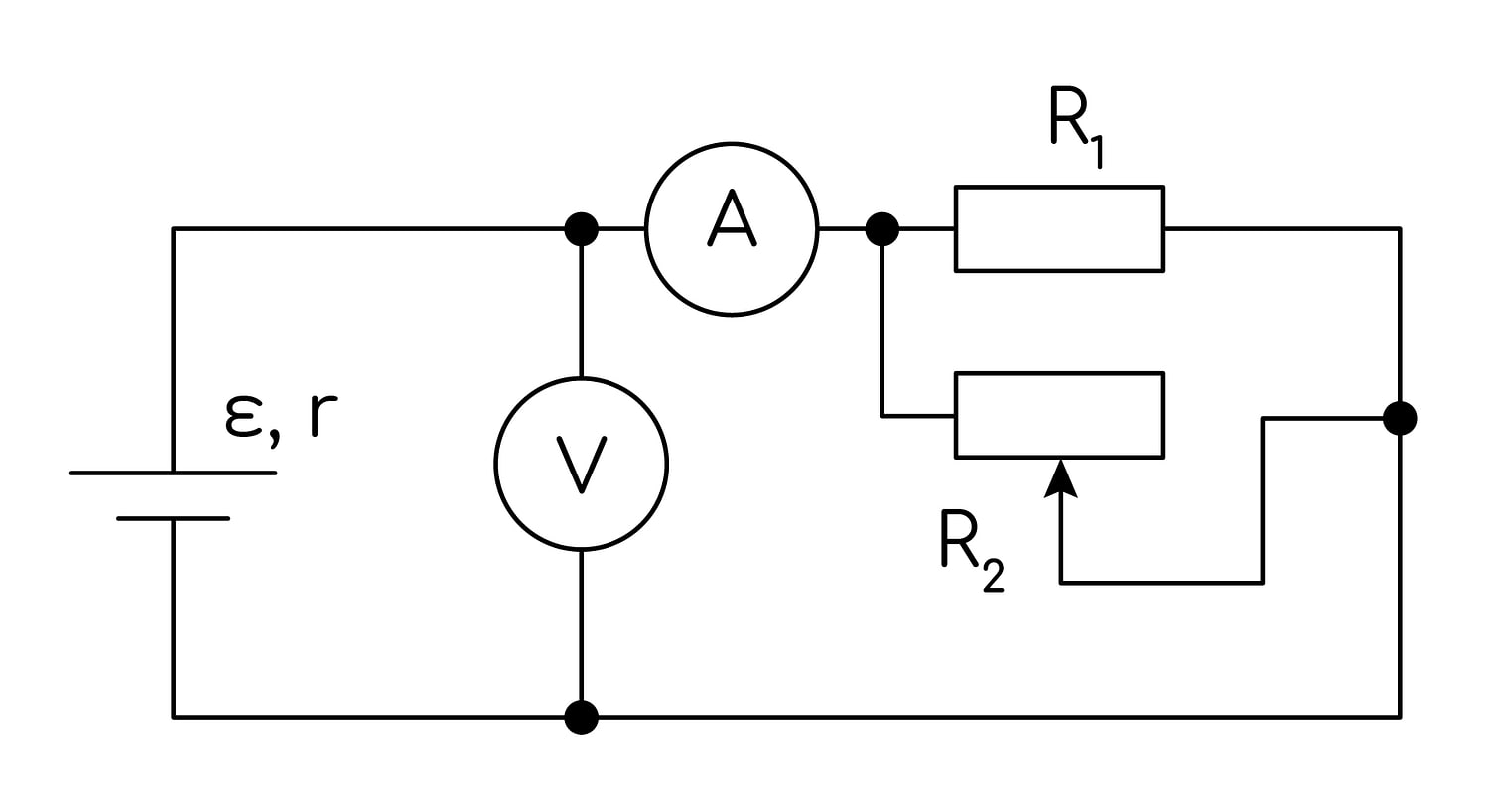

На рисунке показана принципиальная схема электрической цепи, состоящей из источника тока с отличным от нуля внутренним сопротивлением, резистора, реостата и измерительных приборов - идеального амперметра и идеального вольтметра. Как будут изменяться показания приборов при перемещении движка реостата влево? Ответ поясните, указав, какие физические явления и закономерности Вы использовали для объяснения.

Решение
Решение:
Обозначения. ε — ЭДС источника, r — его внутреннее сопротивление, R1 — сопротивление резистора, R2 — сопротивление введённой в цепь части реостата, R — сопротивление внешнего участка цепи, I — сила тока в неразветвлённой части цепи (показание амперметра), U — напряжение на клеммах источника (показание вольтметра).
Что показывают приборы. Амперметр идеальный, его сопротивление равно нулю, поэтому он не изменяет цепь и показывает полный ток I, текущий через источник. Вольтметр идеальный, его сопротивление бесконечно велико, ток через него не идёт; он подключён параллельно всему внешнему участку цепи, то есть показывает напряжение на клеммах источника U.
Схема соединений. Резистор R1 и реостат подключены к одной и той же паре узлов, то есть соединены параллельно. Реостат включён в цепь левым выводом и движком, поэтому в цепи работает та часть его обмотки, которая заключена между левым концом обмотки и движком.
Рассуждение. При перемещении движка влево длина работающей части обмотки уменьшается. Сопротивление однородного проводника R2=Sρl (здесь ρ — удельное сопротивление материала обмотки, l — длина работающей части, S — площадь её поперечного сечения) прямо пропорционально длине, поэтому R2 уменьшается.
Для параллельного соединения R1=R11+R21, то есть R=R1+R2R1R2. Уменьшение R2 увеличивает слагаемое R21, значит увеличивается и R1, а внешнее сопротивление R уменьшается.
По закону Ома для полной (замкнутой) цепи I=R+rε. Величины ε и r постоянны, а R уменьшается, поэтому знаменатель убывает и сила тока I возрастает: показание амперметра увеличивается.
Напряжение на клеммах источника равно ЭДС за вычетом падения напряжения на внутреннем сопротивлении: U=ε−Ir. Ток I вырос, значит выросло и падение Ir, а U стало меньше: показание вольтметра уменьшается. (То же следует и из U=IR: произведение убывающего R на ток даёт U=εR+rR, а эта функция возрастает с ростом R, значит при уменьшении R убывает.)
Использованные закономерности: закон Ома для полной цепи, законы параллельного соединения проводников, зависимость сопротивления проводника от его длины, связь напряжения на клеммах источника с ЭДС и внутренним сопротивлением.
Ответ: показание амперметра увеличится, показание вольтметра уменьшится.
