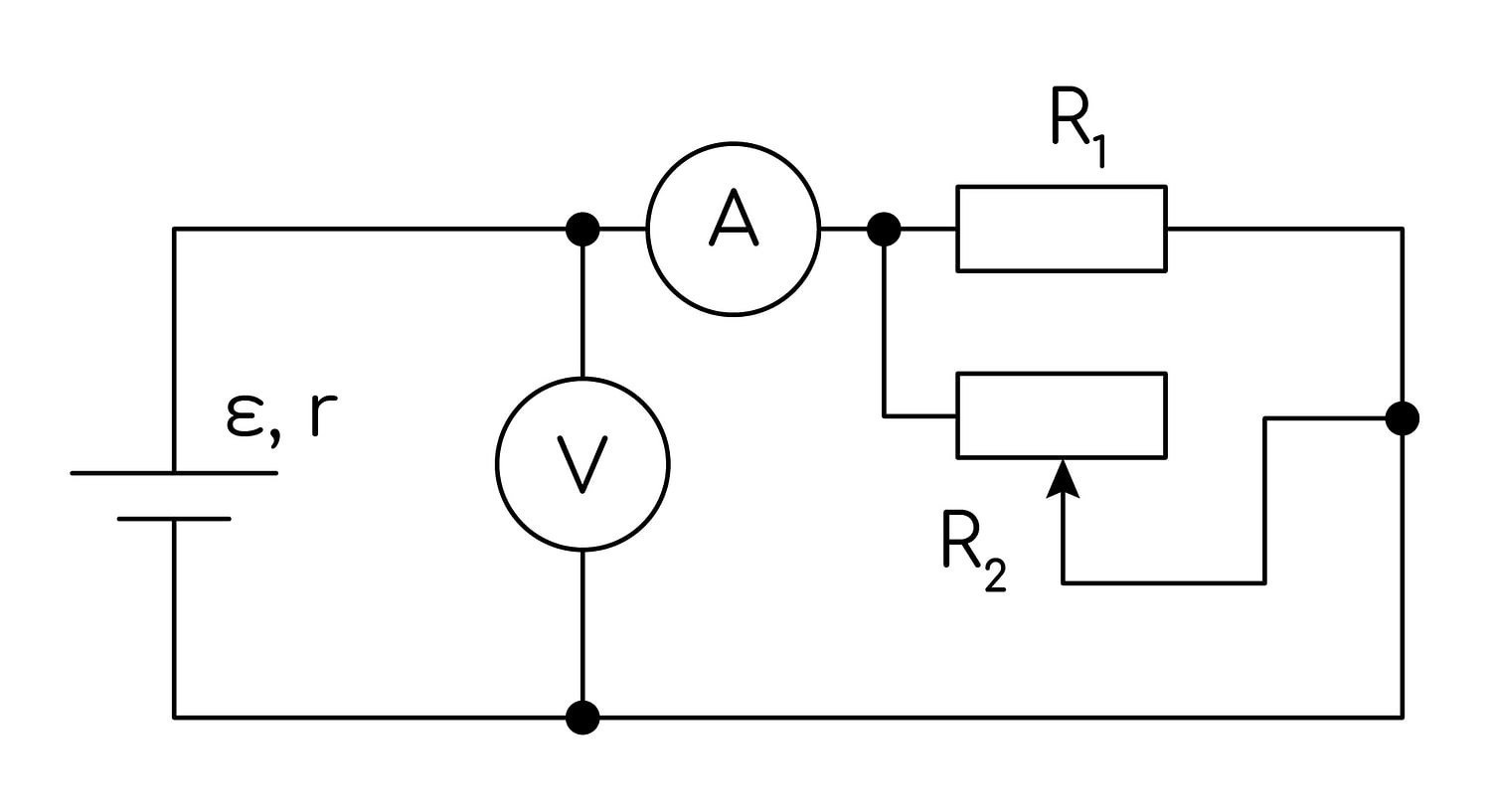

На рисунке показана принципиальная схема электрической цепи, состоящей из источника тока с отличным от нуля внутренним сопротивлением, резистора, реостата и измерительных приборов — идеального амперметра и идеального вольтметра. Как будут изменяться показания приборов при перемещении движка реостата вправо? Ответ поясните, указав, какие физические явления и закономерности Вы использовали для объяснения.
Решение
Решение:
Обозначения. ε — ЭДС источника; r — его внутреннее сопротивление; R1 — сопротивление резистора; R2 — сопротивление включённой в цепь части реостата (в цепь входят левый вывод реостата и его движок, поэтому «работает» участок обмотки от левого конца до движка); R — сопротивление внешнего участка цепи; I — сила тока через источник (её и показывает амперметр); U — напряжение на клеммах источника (его показывает вольтметр).
Физические закономерности, используемые в объяснении.
- Сопротивление однородного проводника R=ρSL прямо пропорционально длине включённого участка: перемещая движок реостата, мы меняем длину его работающей части, а значит, и её сопротивление.
- Резистор R1 и рабочая часть реостата соединены параллельно, поэтому R=R1+R2R1R2, то есть R1=R11+R21.
- Закон Ома для полной цепи: I=R+rε.
- Напряжение на клеммах источника (закон Ома для участка цепи вместе с формулой для ЭДС): U=ε−Ir=IR.
- Приборы идеальные: сопротивление амперметра равно нулю (он не влияет на ток и включён в неразветвлённую часть цепи, поэтому показывает полный ток через источник), сопротивление вольтметра бесконечно велико (он не потребляет тока и, будучи подключённым к клеммам источника, показывает U=ε−Ir).
Ход рассуждений. При перемещении движка вправо длина участка обмотки реостата, включённого в цепь (от левого вывода до движка), увеличивается, поэтому его сопротивление R2 возрастает.
Из R1=R11+R21 видно: при увеличении R2 слагаемое R21 уменьшается, значит, R1 уменьшается, а сопротивление внешней цепи R увеличивается.
Тогда по закону Ома для полной цепи I=R+rε: знаменатель растёт (ε и r постоянны), поэтому сила тока через источник уменьшается — показания амперметра убывают.
Напряжение на клеммах источника U=ε−Ir: при уменьшении I вычитаемое Ir становится меньше, поэтому U увеличивается — показания вольтметра растут. К тому же выводу приводит и запись U=IR=R+rεR=1+Rrε: при росте R дробь Rr убывает, а U растёт, приближаясь к ε.
Ответ: при перемещении движка реостата вправо сопротивление включённой части реостата растёт, поэтому растёт и сопротивление параллельного соединения R1 и R2, то есть сопротивление внешней цепи. Показания амперметра уменьшаются (I=R+rε), а показания вольтметра увеличиваются (U=ε−Ir).
