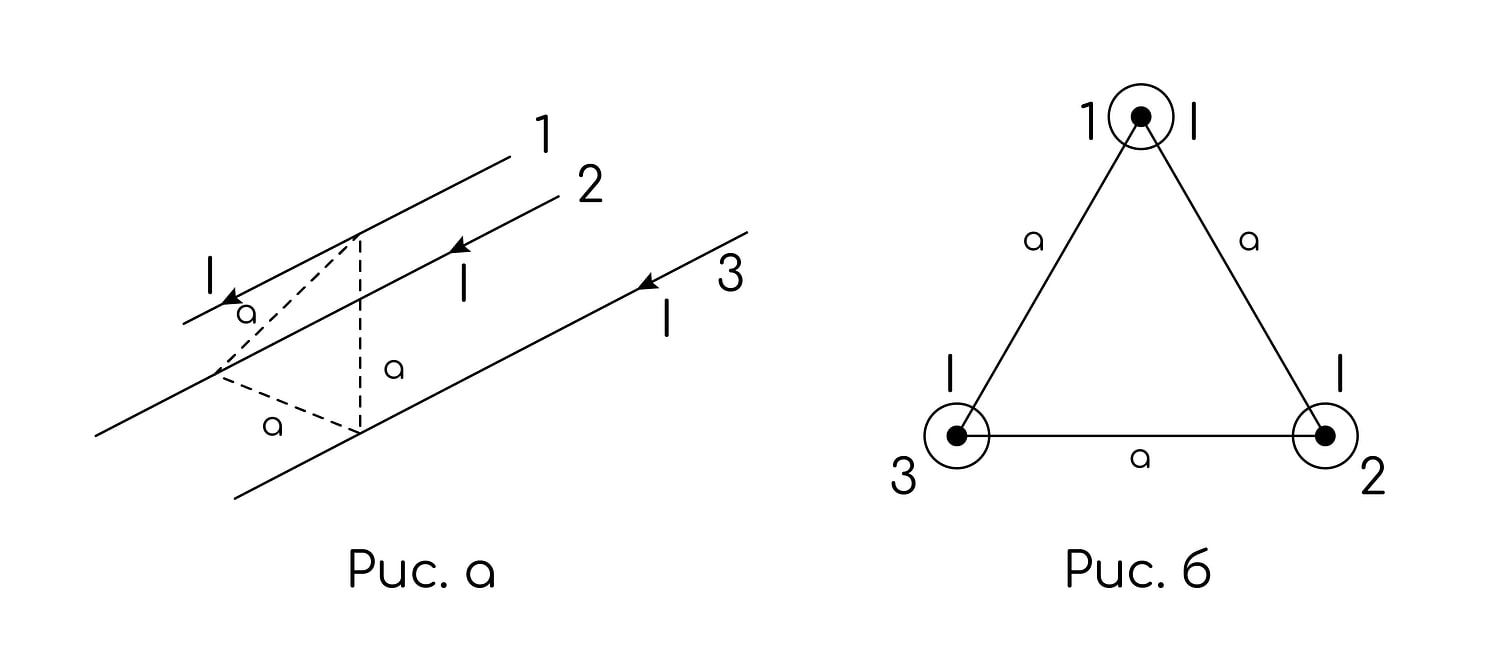

Три параллельных длинных прямых проводника 1, 2 и 3 расположены на одинаковом расстоянии а друг от друга (см. рисунки а и б). В каждом проводнике протекает электрический ток силой I. Токи во всех проводниках текут в одном направлении. Определите направление результирующей силы, действующей на проводник 1 со стороны проводников 2 и 3. Сделайте рисунок, указав в области проводника 1 векторы магнитной индукции полей, созданных проводниками 2 и 3, вектор магнитной индукции результирующего магнитного поля и вектор результирующей силы. Ответ поясните, опираясь на законы электродинамики.

Решение
Решение:
Обозначения. I — сила тока в каждом проводнике; a — расстояние между проводниками (в сечении, перпендикулярном проводникам, они образуют равносторонний треугольник со стороной a, см. рис. б); μ0 — магнитная постоянная; B2 и B3 — индукции магнитных полей, создаваемых проводниками 2 и 3 в области проводника 1; B — индукция результирующего поля там же; l — длина рассматриваемого участка проводника 1; F — результирующая сила Ампера, действующая на этот участок.
Законы электродинамики, используемые в решении.
- Модуль индукции поля прямого длинного проводника с током на расстоянии r от него: B=2πrμ0I. Линии индукции — окружности, охватывающие проводник в перпендикулярной ему плоскости; их направление задаёт правило буравчика (правого винта).
- Принцип суперпозиции: B=B2+B3.
- Сила Ампера: F=BIlsinα, где α — угол между током и B; направление силы даёт правило левой руки. Здесь α=90∘, так как B лежит в плоскости сечения, перпендикулярной проводникам.

Рисунок (описание построения). Работаем с сечением (рис. б): проводник 1 — верхняя вершина, проводник 2 — правая нижняя, проводник 3 — левая нижняя вершина равностороннего треугольника со стороной a; токи направлены из плоскости чертежа на наблюдателя (точки в кружках). В точке, где расположен проводник 1, строим:
- вектор B2 — перпендикулярно отрезку 2–1; по правилу буравчика для тока «на наблюдателя» линии поля обходят проводник 2 против часовой стрелки, поэтому B2 повёрнут относительно направления «от 2 к 1» на 90∘ против часовой стрелки и направлен влево-вниз (под углом 30∘ к горизонтали, ниже неё); B2=2πaμ0I;
- вектор B3 — перпендикулярно отрезку 3–1, аналогично повёрнутый против часовой стрелки, то есть направленный влево-вверх (под углом 30∘ к горизонтали, выше неё); B3=2πaμ0I;
- вектор B=B2+B3 по правилу параллелограмма: вертикальные составляющие B2 и B3 равны по модулю и противоположны — они компенсируются, а горизонтальные складываются. Поэтому B направлен горизонтально, параллельно стороне 2–3, от проводника 2 к проводнику 3, и B=2⋅2πaμ0Icos30∘=2πa3μ0I;
- вектор силы F: ток в проводнике 1 направлен на наблюдателя, B — горизонтально в сторону проводника 3; по правилу левой руки сила направлена вертикально вниз — от проводника 1 к середине отрезка 2–3, то есть внутрь треугольника, к его центру.
Модуль силы: F=BIl=2πa3μ0I2l, то есть на единицу длины lF=2πa3μ0I2.
Проверка результата другим способом. Параллельные токи одного направления притягиваются. Значит, со стороны проводника 2 на проводник 1 действует сила, направленная от 1 к 2, а со стороны проводника 3 — сила, направленная от 1 к 3; модули их одинаковы: F0=2πaμ0I2l. Угол между этими силами равен углу при вершине 1 равностороннего треугольника, то есть 60∘, поэтому равнодействующая идёт по биссектрисе — от проводника 1 к середине стороны 2–3 — и равна F=2F0cos30∘=3F0=2πa3μ0I2l. Результат совпадает с полученным через силу Ампера.
Ответ: результирующая сила лежит в плоскости, перпендикулярной проводникам, и направлена от проводника 1 к середине отрезка, соединяющего проводники 2 и 3 (к центру треугольника): проводник 1 притягивается к обоим проводникам с сонаправленными токами. Её модуль F=2πa3μ0I2l. Индукция результирующего магнитного поля в области проводника 1 при этом направлена параллельно отрезку 2–3 (от проводника 2 к проводнику 3) и равна B=2πa3μ0I.
