Задание №25 — Соединения проводников. Расчёт электрических цепей

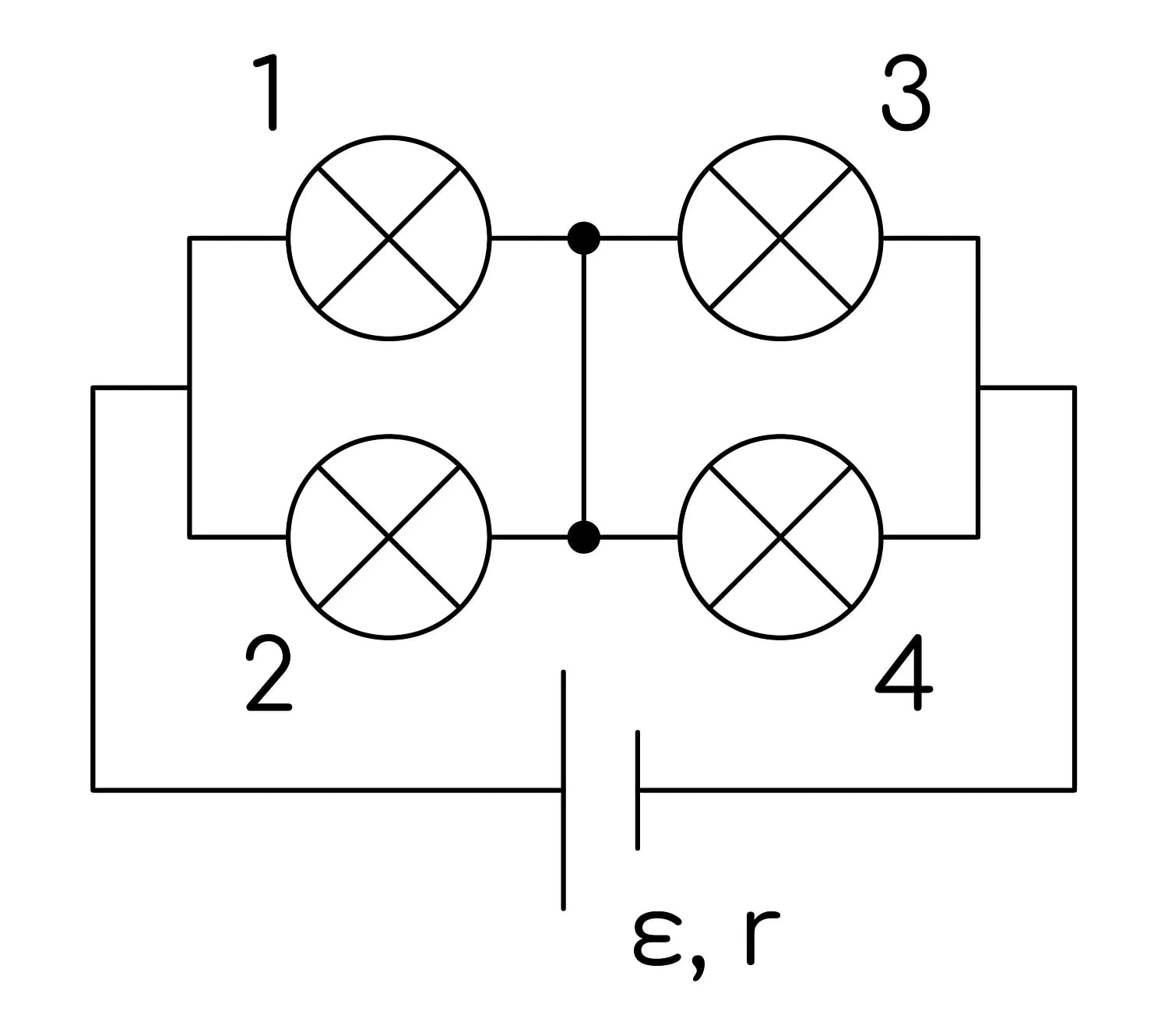

Определите КПД источника в схеме, изображённой на рисунке. Все лампы, включённые в схему, имеют одинаковое сопротивление R = 20 Ом. Внутреннее сопротивление источника r = 2 Ом; его ЭДС = 110 В.

Проверка решения с помощью ИИ доступна авторизованным пользователям
Решение:
Обозначения. В — ЭДС источника; Ом — его внутреннее сопротивление; Ом — сопротивление одной лампы; — сопротивление внешней части цепи (всех ламп); — сила тока через источник; — полезная мощность (мощность, выделяющаяся во внешней цепи); — полная мощность, развиваемая источником; — КПД источника.
1. Разбор схемы. Левые выводы ламп 1 и 2 соединены проводом — это один узел ; правые выводы ламп 3 и 4 соединены проводом — это один узел ; средние точки верхней и нижней ветвей соединены перемычкой — это один узел . Следовательно, лампы 1 и 2 включены параллельно между узлами и , лампы 3 и 4 — параллельно между узлами и , а эти две пары соединены между собой последовательно.
Сопротивление каждой пары одинаковых параллельно соединённых ламп:
Ом.
Сопротивление внешней цепи (последовательное соединение пар):
Ом.
Замечание о перемычке: верхняя ветвь «лампа 1 — лампа 3» и нижняя ветвь «лампа 2 — лампа 4» абсолютно одинаковы, поэтому потенциалы их средних точек равны и ток по перемычке не течёт. Поэтому её наличие ничего не меняет: и без неё внешнее сопротивление равно Ом — тот же результат.
2. Закон Ома для полной цепи (источник с ЭДС и внутренним сопротивлением , замкнутый на внешнее сопротивление ):
А.
3. Мощности. Полезная мощность — та, что выделяется во внешней цепи (закон Джоуля — Ленца):
Вт.
Полная мощность, развиваемая источником (работа сторонних сил в единицу времени):
Вт.
4. КПД источника:
, то есть около 91 %.
Проверка: часть мощности, теряемая внутри источника, Вт; Вт — баланс мощностей выполняется.
Ответ: , то есть КПД источника примерно 91 %.
