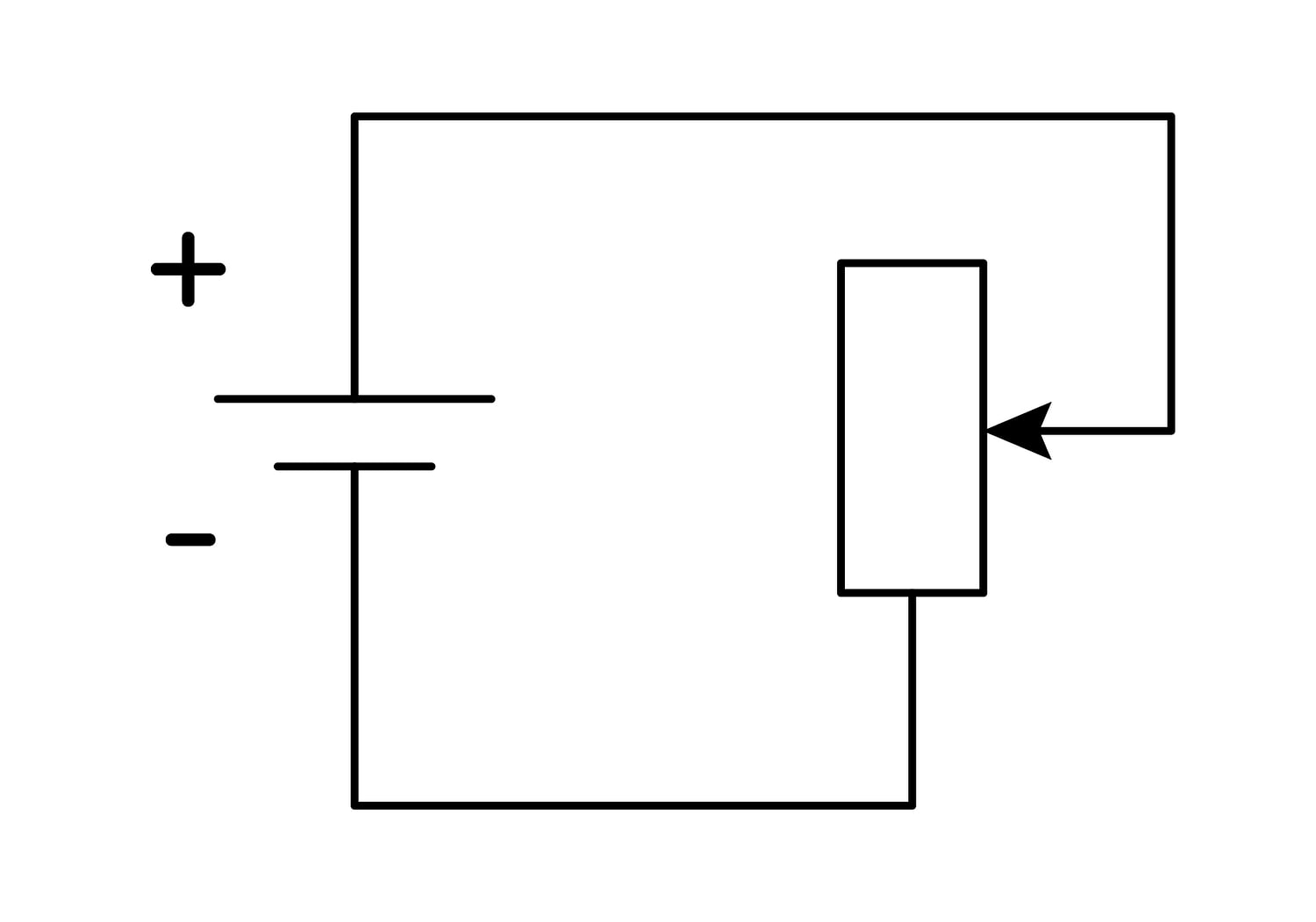

Батарея ЭДС соединена с реостатом так, как показано на рисунке. Каково внутреннее сопротивление батареи, если при силе тока в цепи I1 = 1 А выделяемая на реостате мощность N1 = 4 Вт, а при силе тока I2 = 5 А выделяемая на реостате мощность N2 = 10 Вт?
Решение
Решение:
Обозначения. ε — ЭДС батареи; r — её внутреннее сопротивление; R — сопротивление реостата (в двух опытах разное: R1 и R2); I1=1 А и I2=5 А — силы тока в цепи в первом и втором опытах; N1=4 Вт и N2=10 Вт — мощности, выделяемые на реостате в этих опытах.
Используемые законы. Батарея и реостат соединены последовательно (см. схему), поэтому по закону Ома для полной цепи ε=I(R+r). Полная мощность источника P=εI, мощность на реостате N=I2R, мощность на внутреннем сопротивлении Pr=I2r. Закон сохранения энергии для цепи:
εI=N+I2r.
Для двух опытов:
εI1=N1+I12r,εI2=N2+I22r.
Чтобы исключить ε, умножим первое уравнение на I2, второе — на I1 и вычтем одно из другого:
0=N1I2−N2I1+I1I2r(I1−I2)⟹r=I1I2(I1−I2)N2I1−N1I2.
Подставим числа:
r=1⋅5⋅(1−5)10⋅1−4⋅5=−20−10=0,5 Ом.
Проверка. При r=0,5 Ом сопротивления реостата равны R1=N1/I12=4 Ом и R2=N2/I22=0,4 Ом, а ЭДС по обоим опытам получается одинаковой: ε=I1(R1+r)=4,5 В и ε=I2(R2+r)=5⋅0,9=4,5 В.
Ответ: r=0,5 Ом.
