Задание №7 — МЕХАНИЧЕСКИЕ ЯВЛЕНИЯ

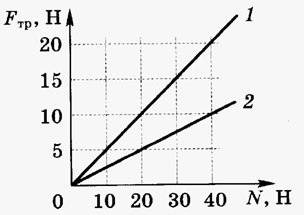

На рисунке представлен график зависимости силы трения скольжения от силы нормального давления для двух брусков, скользящих по поверхности стола. Чему равен коэффициент трения скольжения для второго бруска?

Правильный ответ

0.25

Пояснение

Решение.

Для решения задачи проанализируем график зависимости силы трения скольжения $F_{\text{тр}}$ от силы нормального давления $N$ . На графике представлены две прямые, соответствующие двум разным брускам. Нам необходимо найти коэффициент трения для второго бруска (график 2).

Дано:
По графику для второго бруска (линия 2) выберем удобную точку, которая попадает на пересечение клеток сетки.
Сила нормального давления: $N_2 = 8 \text{ Н}$
Соответствующая ей сила трения: $F_{\text{тр}2} = 2 \text{ Н}$
Найти: $\mu_2$ — ?

Физический закон:
Согласно закону Амонтона — Кулона, сила трения скольжения прямо пропорциональна силе нормального давления:
$F_{\text{тр}} = \mu \cdot N$ ,
где $\mu$ — коэффициент трения скольжения.

Вывод рабочей формулы:
Из основного закона выразим коэффициент трения:
$\mu = \frac{F_{\text{тр}}}{N}$

Расчёт:
Подставим значения, взятые из графика для второго бруска:
$\mu_2 = \frac{2 \text{ Н}}{8 \text{ Н}} = 0,25$

Проверим размерность: коэффициент трения является безразмерной величиной, так как мы делим силу (Ньютоны) на силу (Ньютоны), что соответствует физическому смыслу.

Ответ: 0,25

Источник: ФИПИ
